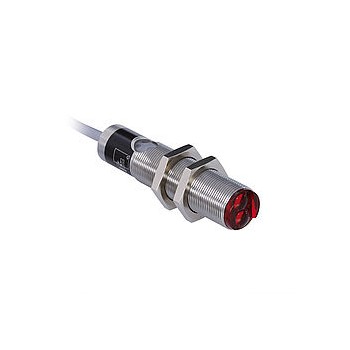

点击图片查看原图
- 模拟输出端
- 红光
- 错误信息
传感器通过测量角度确定距离并发出模拟信号。 输出信号与对象颜色几乎无关。在不同测量范围中均能实现高分辨率，使这种传感器得以广泛应用。
光学数据
| 工作范围 | 35...85 mm |
| 测量间距 | 60 mm |
| 测量范围 | 50 mm |
| 分辨率 | 500 µm |
| 线性 | < 2 % |
| 光线类型 | 红光 |
| 波长 | 660 nm |
| 使用寿命(Tu = +25 °C) | 100000 h |
| 大允许的外部光线 | 10000 Lux |
| 光斑直径 | 2 mm |
电气数据
| 供电电压 | 18...30 V DC |
| 电流消耗(Ub = 24 V) | < 40 mA |
| 限频率 | 100 Hz |
| 响应时间 | 5 ms |
| 温度偏差 | 35 µm/K |
| 温度范围 | -10...60 °C |
| PNP错误输出端切换电流 | 200 mA |
| 模拟输出端 | 0...10 V |
| 模拟输出端输出电流 | 500 µA |
| 抗短路 | 是 |
| 反 性保护 | 是 |
| 防护类别 | III |
机械数据
| 外壳材料 | 不锈钢 |
| 全铸型 | 是 |
| 防护等 | IP67 |
| 接口类型 | 电缆 |
| 电缆长度 | 6,1 m |
输出功能
| 模拟输出端 | 是 |
