应用示例：
- 流程监控
- 监控和调节装瓶机中压力。
- 监控压缩空气系统
- 确定油罐/油井装置液位
- 机组压力调节
- 过滤器监控装置
- 安装方式简洁，可清管
- 清楚可见的切换状态显示屏
- 通过显示屏轻松操作
- 采用小巧的压力膜，工艺接口节省空间

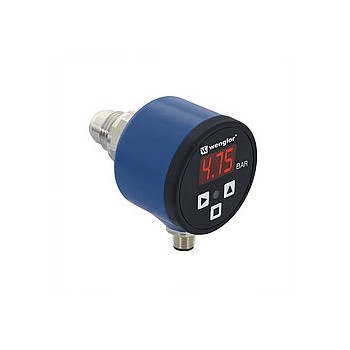

unibar压力传感器测量密闭系统中任意介质的相对压力(范围：-1...600巴）。
通过 体显示屏，能够非常轻松地操作unibar压力传感器。使用清楚可见的切换状态显示屏，能够在进行维护工作时快速固定相关传感器。
由于工艺接口上配有金属密封变，所以不需要其它密封。
通过 体显示屏，能够非常轻松地操作unibar压力传感器。使用清楚可见的切换状态显示屏，能够在进行维护工作时快速固定相关传感器。
由于工艺接口上配有金属密封变，所以不需要其它密封。
传感器指定数据
| 测量范围 | 0...10 bar |
| 大过载压力 | 20 bar |
| 破裂应力 | 40 bar |
| 设置范围 | 4...100 % |
| 介质 | 液体；气体 |
| 切换迟滞 | 2 % |
| 测量偏差 | < ± 0,5 % |
| 温度偏差 | 0,025 %/K |
环境条件
| 介质温度 | -25...60 °C |
| 环境温度 | -25...80 °C |
| EMV | DIN EN 61326-2-3 |
| 冲击强度 DIN IEC 68-2-27 | 50 g / 11 ms |
| 耐振性 DIN IEC 60068-2-6 | 20 g (10...2000 Hz) |
电气数据
| 供电电压 | 16...32 V DC |
| 电流消耗(Ub = 24 V) | < 60 mA |
| 转换输出端数量 | 1 |
| 响应时间 | 30 ms |
| 切换输出端切换电流 | < 250 mA |
| 切换输出端压降 | < 2 V |
| 模拟输出端 | 4...20 mA Press |
| 分辨率 | 10 bit |
| 电流输出端负载电阻 | < 500 Ohm |
| 抗短路 | 是 |
| 反 性保护 | 是 |
| 防护类别 | III |
机械数据
| 调整方式 | 菜单 |
| 外壳材料 | PBT; PC; FKM |
| 操作面板材料 | 聚酯 |
| 润湿的材料 | 1.4435; 1.4404 |
| 防护等 | IP65 * |
| 接口类型 | M12 × 1；4针 |
| 流程连接 | G 1/2" 可CIP |
输出功能
| 模拟输出端 | 是 |
| 模拟输出 终值 2:1 可缩放 | 是 |
| PNP常闭触点/常开触点（可切换） | 是 |
* 经过 wenglor 认证
